结晶造粒流化床
技术原理

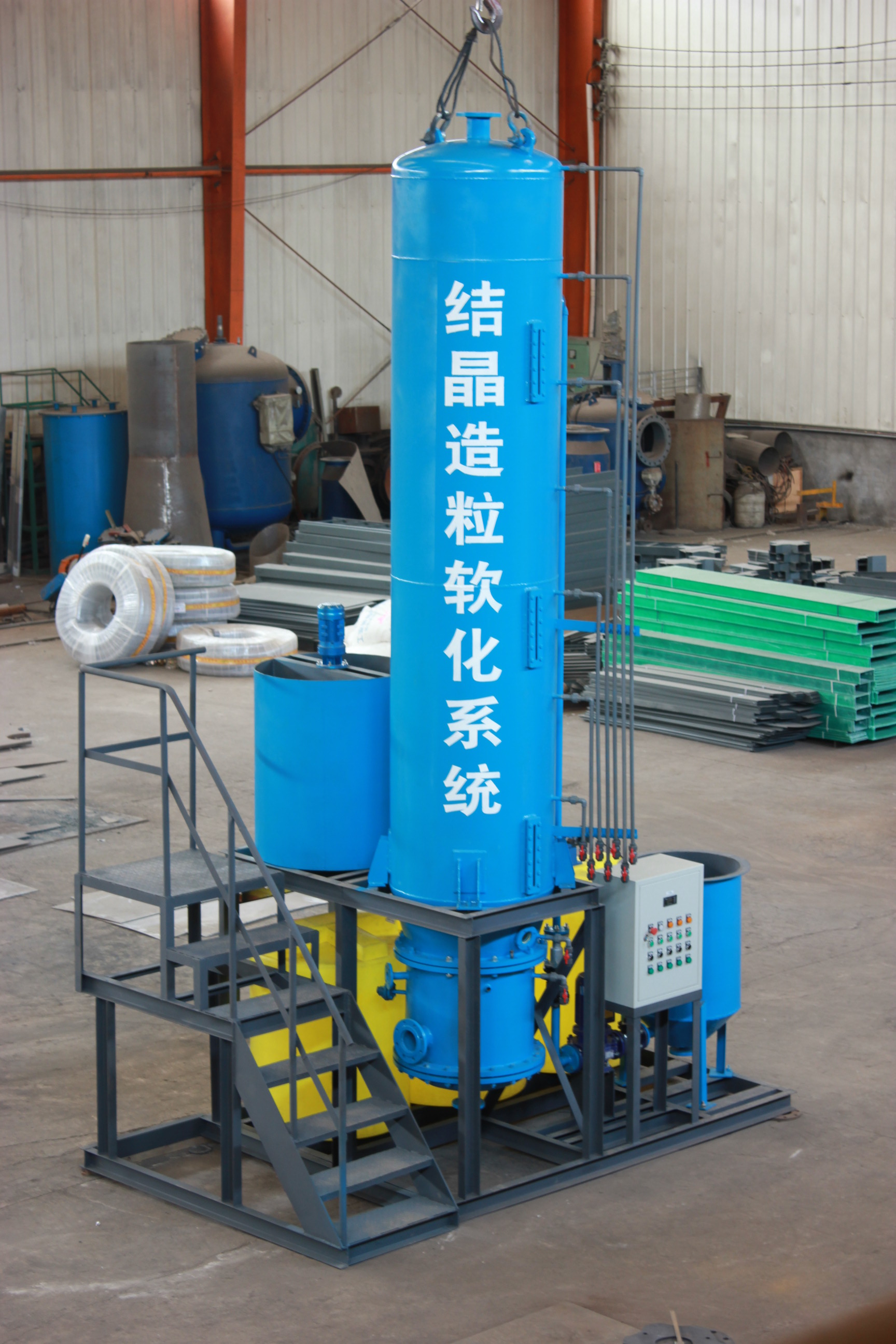

化学结晶循环造粒软化法是一种新型的软化方式，目前在国内软化应用较少。其应用的设备称为：结晶造粒流化床（如右图所示）。该方法主要是根据水中硬度和碱度组成成分，在设备内精确投加NaOH，使水中生成碳酸钙晶体，并且生成的碳酸钙晶体直接附着在晶种表面生长，最终形成径1-3mm的碳酸钙颗粒，将水中硬度降低。对于永硬较高的水质，可以辅助投加碳酸钠提高去除率。
化学结晶循环造粒软化法虽然也是通过投加化学药剂，但是它与石灰法和双碱法的区别在于该软化法在水中的Ca2+不是形成CaCO3沉淀，而是在晶种上结成固体CaCO3晶体。
工艺流程如下：
化学结晶循环造粒流化床工艺优点
◆ 药剂投加量小，成本低。由于结晶造粒流化床内部结构设计可以使得药剂精准投加，与水充分混合反应，可以用较小的药剂量产生较好的反应效果，成本较低。
◆ 无废水和污泥的产生。结晶造粒流化床最终产生的除固体碳酸钙颗粒(如下图所示)外，无其他副产物。根据不同水质特点，碳酸钙的纯度不同，正常可达到90%，氧化钙含量可达到50%以上，可以用于建筑材料、脱硫回用等。
结晶造粒流化床排放的碳酸钙颗粒
◆ 高负荷，大流量。结晶造粒流化床反应器上升负荷可以达到60 m/h -100m/h，单台直径1600mm设备处理水量可以达到200m3/h。
◆ 水质适用范围广。结晶造粒流化床可广泛应用于市政饮用水软化处理，工业矿井水和排污水软化处理，地表水及城市中水软化处理等不同水质。
◆ 系统组成设备少，操作运行简单，自动化控制。结晶造粒流化床软化工艺整套系统设备组成较少，占地面积小，自动化控制，无需太多人工操作，运行维护简单。
◆ 软化效率较高，钙离子去除效率达到60%-90%以上。
◆ 抗水质冲击好，运行灵活。
应用范围
1.工业循环水补充水的预处理；
2.工业循环水排污水的预处理；
3.工业循环水系统的旁流处理；
4.其他工业废水的软化处理；
5.各种高硬度水的处理…
设备选型参数表
|
序号 |
设备型号 |
设备外径mm |
额定流量m³/h |
进出口管径 |
设备高度mm |
|
1 |
BYJR-800 |
Ø800 |
25-50 |
DN80 |
6000 |
|
2 |
BYJR-1200 |
Ø1200 |
50-100 |
DN150 |
6000 |
|
3 |
BYJR-1600 |
Ø1600 |
100-200 |
DN200 |
6000 |
|
4 |
BYJR-2000 |
Ø2000 |
160-300 |
DN250 |
6500 |
|
5 |
BYJR-2400 |
Ø2400 |
220-450 |
DN300 |
6500 |
|
6 |
BYJR-2800 |
Ø2800 |
300-600 |
DN350 |
6500 |
|
7 |
BYJR-3300 |
Ø3300 |
400-800 |
DN400 |
6500 |

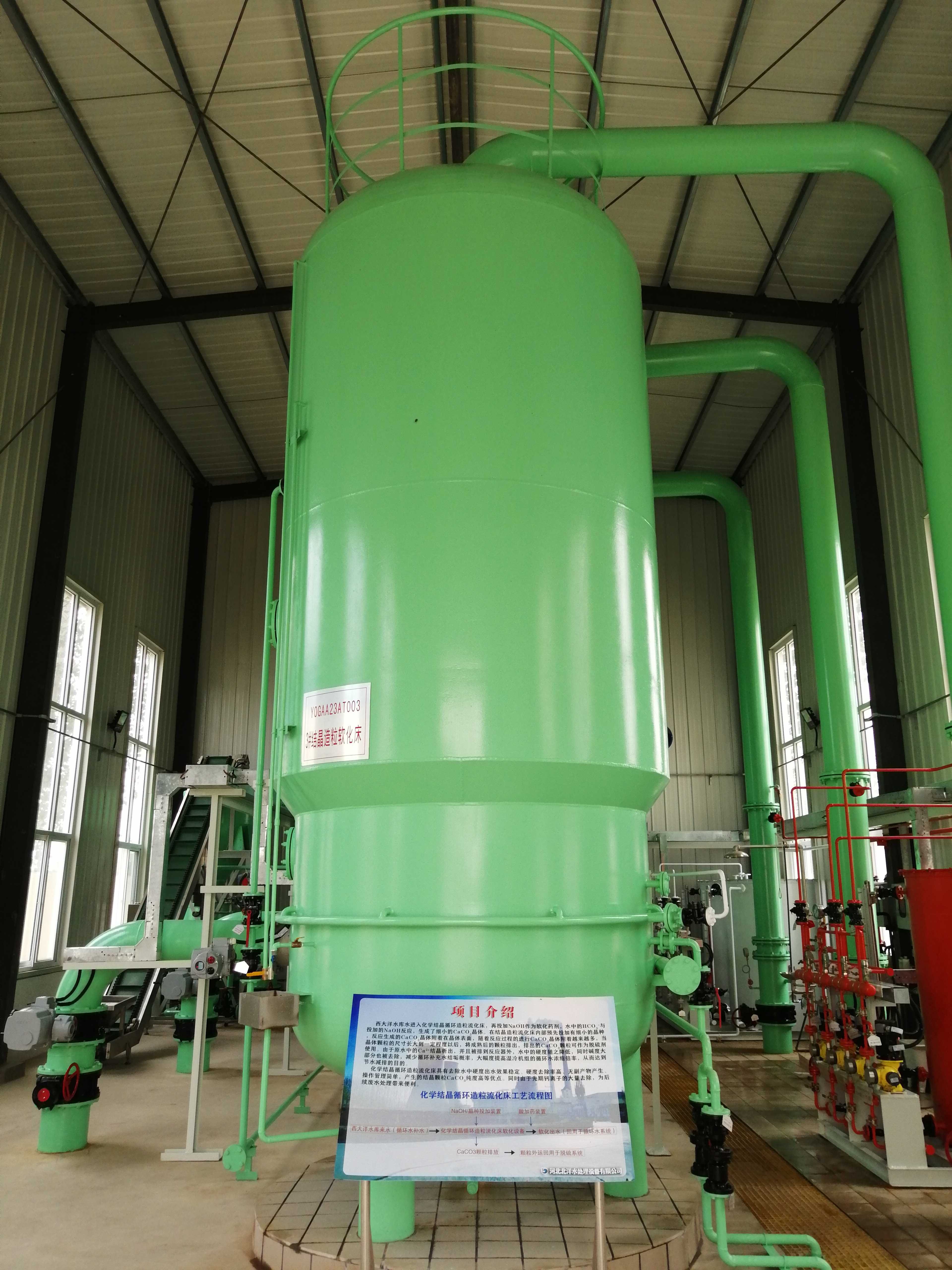

应用业绩表
|
序号 |
用户名称 |
处理系统 |
项目规模 |
情况介绍 |
|
1 |
河北国华定州发电有限责任公司 |
循环水补水 |
1200m³/h |
原水水质为水库水；设备运行正常；出水钙去除率最高达90% |
|
2 |
内蒙古博源联合化工有限公司 |
循环冷却水 |
150 m³/h |
原水水质为循环水排污水；设备运行正常，项目已验收。 |
|
3 |
河北敬业集团 平山县敬业焦酸有限公司 |
循环水排污水 |
170 m³/h |
原水水质为循环水排污水；项目已验收，设备运行正常，钙去除率≥75%。 |
|
4 |
邢台国泰发电有限责任公司 |
循环水补水 |
800m³/h |
原水水质为中水；项目进入验收阶段，钙去除率≥70%。 |
|
5 |
河北西柏坡发电有限责任公司 |
循环水补水 |
1250m³/h |
原水水质为城市中水；已签订合同，设备正在生产 |
|
6 |
西安市长安区自来水厂 |
地下水 |
5000m³/d |
原水水质为地下水； |
|
…… |
|
|
|
|
